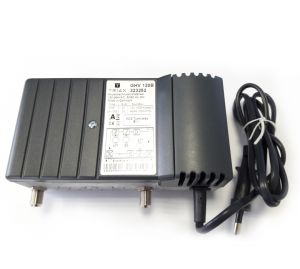

GHV 120B HAV KDG B1.1 20dB
Hersteller:
- Art.Nr.:
- 52GHV120B
- Lieferzeit:
- auf Anfrage
GHV 120B HAV KDG B1.1 HAV 20dB, Rw 20dB
Multimediafähiger Hausanschlussverstärker
Alle wichtigen Funktionen wie Vorverstärken, Diplexfilter, Rückwegverstärker und die zugehörigen Stellglieder sind vollständig auf der Leiterplatte implementiert und sind somit für die jeweilige Anwendung vor Ort konfigurierbar.
Multimediafähiger Hausanschlussverstärker
Alle wichtigen Funktionen wie Vorverstärken, Diplexfilter, Rückwegverstärker und die zugehörigen Stellglieder sind vollständig auf der Leiterplatte implementiert und sind somit für die jeweilige Anwendung vor Ort konfigurierbar.
- Alle Vorverstärkereinstellungen (Dämpfung- und Schräglage) über Drehschalter einstellbar in 1 dB Stufen
- Serie mit variabler Rückkanalverstärkung (ausser GHV 120B und GHV 130B)
- Rückkanal schaltbar: aktiv oder passiv (ausser GHV 120 B und GHV 130B)
- Anpassen der RK-Verstärkung durch schaltbare Dämpfungsglieder am Eingang
- Speziell für rückkanalfähige Kabelfernsehnetze ausgelegt
Technische Daten
Vorwärtsweg
- Frequenzbereich (VHF BI on / RC on): NA / 85...1006
- Max. Ausgangspegel CTB und CSO > 60 dB, Slope 0/7 dB: 98/ - dBµV
- Verstärkung: 20 dB
- Dämpfung Interstage, schaltbar: NA
- Dämpfungsteller am Eingang (in 1dB Stufen): 0 - 15 dB
- Entzerrung Interstage, schaltbar: 3 (fixed)
- Entzerrungssteller am Eingang (in 1dB Stufen): 0 - 15 dB
- Rauschmaß: 7dB
Rückwärtsweg
- Frequenzbereich (VHF BI on / RC on): NA / 5...65
- Ausgangspegel (MA2 / MA3) > 60dB: 96/117
- Verstärkung (-6dB/max): 20 dB
- Dämpfung Interstage, schaltbar: -
- Entzerrung Interstage, schaltbar: 3 (fixed)
- Rauschmaß: 5dB
- Klasse nach KDG 1TS 140 Stand Sept. 2013: B 1.1
- Linarität Amplitudenfrequenzgang: (plus/minus) 1 dB
- Rückflussdämpfung (@40MHz, -1,5dB / Oktave): >18 dB
- HF-Anschlüsse (75 Ohm) Eingang/Ausgang/Test: F-Buchse
- Testbuchse Ein-/Ausgang (-20dB): NA
Betriebsbedingungen
- Abmessung (B x H xT): 169 x 76 x 65 mm
- Versorgungsspannung: 190 - 264 V / 50 - 6 Hz
- Leistungsaufnahme (typisch): 4,9 W
- ESD/ Surge - Schutz: 10/1 kV
- Betriebstemperaturbereich: -25 - +55 °C
- Schutzart / Schutzklasse: II / IP20
- Gewicht: 750g
