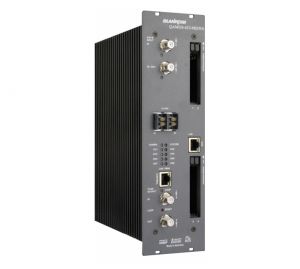

SBL Modulator Qamos 4 CI Media,8xQAM, 15TE Blankom

• durchschleifbares Eingangssignal oder 2 Eingänge
• LNB-Steuerung 22 kHz 14/18 V oder DiSEqC 1.0
• Transportstrombearbeitung für alle Kanäle
• Logical Channel Number (LCN) ? automatische Programmvorsortierung
• durchschleifbares Ausgangssignal
• Steuerung über HTML und optional SNMPv3
• vielseitige Montagemöglichkeiten (19 Zoll, Hutschiene)

SAT - ZF - Eingang
Frequenzbereich 950 ... 2150 MHz
Abstimmraster 1 MHz
AFC - Bereich ± 3 MHz (SR < 10 MSps)
AFC - Bereich ± 5 MHz (SR = 10 MSps)
AGC - Pegelbereich 64 ... 94 dBµV
Steckverbinder F-Buchse, 75O
Durchschleifdämpfung = 3 dB
LNB - Spannung 14/ 18 V
LNB - Strom max. 1x 0,4 A
DiSEqC 1.0

DVB-S Demodulator / Decoder
Symbolrate 1 ... 45 MSps
Coderate (Viterbi) 1/2, 2/3, 3/4, 5/6, 7/8
Roll off 35 %
Signalverarbeitung EN 300 421

DVB-S2 Demodulator / Decoder
Symbolrate QPSK 2 ... 47 MSps / 8PSK 2 ... 31,5 MSps
Coderate (LDPC) QPSK 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Coderate (LDPC) 8PSK 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll off 20, 25, 35 %
Signalverarbeitung EN 302 307

Entschlüsselungs - Schnittstelle
Common Interface 4x PCMCIA-Slot gemäß EN 50221, kaskadierbar
Betriebsspannung 5 V
Multi-Service Decryption 48 Services max.
Eingangsdatenrate max. 75 Mbps entspr. eingest. Symbolrate & CAM

QAM - Modulator
Eingangsdatenrate max.75 Mbps entspr. eingest. Symbolrate & QAM-Konstell.
Symbolrate 1,0 ... 7,2 MSps
Modulation DVB-C
QAM - Konstellation 16, 32, 64, 128, 256
Roll off 15 %
Interleaving Conv. I=12
Fehlerschutz / FEC Reed Solomon/ (204, 188)
PSI-/Sl - Bearbeitung abschaltbar
Nullpaket - Einfügung kontinuierlich
Signalverarbeitung EN 300 429

HF - Ausgang
Ausgangsfrequenzbereich 45 ... 862 MHz
Abstimmraster 1 kHz
Max. Ausgangspegel 85 dBµV (pro Kanal)
Summenpegel - Einstellung 62 ... 82 dBµV (1 dB-Schritte)
Einzelpegel - Einstellung (Offset) +3 ... -6 dB (0,5 dB-Schritte)
Kanalbelegung nachbarkanaltauglich
Steckverbinder F-Buchse, 75O
Rückflussdämpfung = 18 dB 45 MHz; - 1,5 dB/ Oktave

Signalqualität
MER = 45 dB
Schulterdämpfung = 53 dB
Nebenwellenabstand 45...862 MHz = 60 dB
Frequenzabweichung max. 30 kHz
Ausgangspegelstabiltät ± 0,5 dB

Betriebsparameter
Spannung / Strom 12 V ± 0,2 V/ max. 2,8 A (ohne CAM)

Sonstiges
Temperaturbereich -10 ... +55 °C
Montage senkrecht
Abmessungen (B x H x T) 76 x 262 x 167 mm
Masse 1.900 g

Lieferumfang
1 x Versorgungskabel
1 x RJ45-Verbindungskabel
2 x F - Verbindungskabel
2 x Abschlusswiderstand 75 Ohm
1 x Hutschienen-Clip
1 x Montage-Satz
