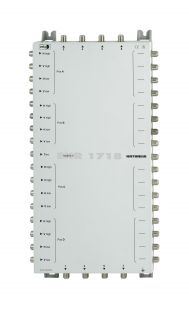

EXR 1718 Multischalter Durchgang 17 auf 8 kaskadierbar

Hersteller:

KATHREIN

Art.Nr.:
0120510028
EAN:
4021121468919
Lieferzeit:
lieferbar in 2 - 3 Werktagen lieferbar in 2 - 3 Werktagen
Gewicht in KG:
1.60
  • Kaskadierfähige Multischalter zur Verteilung von 16 Sat-Ebenen und terrestrischer Signale auf viele Receiver
  • Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
  • Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, Sat-Positionen A/B/C/D von jedem Receiver aus durch DiSEqCTM-Steuerung
  • Bei Steuerung ohne DiSEqCTM ist eine Umschaltung horizontal/vertikal, low/high von Sat-Position A, mit Tone Burst zusätzlich Sat-Position A/-Position B möglich
  • Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
  • Integrierte Preemphase zum Entzerren der Kabeldämpfung
  • Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver
  • Terrestrischer Bereich: 5-862 MHz passiv
  • Hohe Entkopplung zwischen den Ausgängen
  • Fernspeisemöglichkeit über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
  • Für die Innenmontage

 Merkmal   Einheit   Wert
 Typ
  EXR 1718
 Teilnehmeranschlüsse
  8
 Eingänge
  1 x terr. | 16 x Sat-ZF
 Frequenzbereiche   MHz   5-862 | 950-2150
 Durchgangsdämpfung   dB   4 | 1 -> 3 ¹)
 Anschlussdämpfung ¹)   dB   13 -> 16 | 5 -> 0
 Entkopplung horiz./vert.   dB   - | 25
 Entkopplung Teilnehmer   dB   25 | 25
 Entkopplung Stamm   dB   - | 40
 Max. Ausgangspegel ²)   dBµV   - | 112
 Steuerung mit DiSEqCTM
  Vert./horiz., low/high, Pos. A/B/C/D
 Steuerung ohne DiSEqCTM - mit 14/18 V und 0/22 kHz - mit Tone Burst
  Vert./horiz., low/high (Pos. A) Pos. A/B
 Stromaufnahme/Teilnehmer   mA   30
 Eingangsnennspannung   V   -
 Zulässiger Eingangsspannungsbereich   V
 Eingangsnennleistung bei 0-/600-/1500-mA-Last   W   -
 Spannung sekundär ³)   V   -
 Max. Fernspeisestrom gesamt ³)   mA   -
 Max. zul. Fernspeisestrom pro Stamm   mA   1000
 Schutzklasse/Schutzart
  -/IP 30
 Zulässige Umgebungstemperatur   °C   -20 bis +55
 Anschlüsse
  F-Connectoren
 Abmessungen (B x H x T) ohne F-Buchsen   mm   182 x 388 x 45
 Verpackungs-Einheit/Gewicht   St./kg   1 (5)/1,6
