GUT MME 4F Multimedia-/ BK & Daten-Stichdose (Enddose) 4,5dB

• verbesserte EMV-Eigenschaften durch Einhaltung der Klasse A + 10 dB (LTE safe)
• hohe Einstrahlfestigkeit über die Rundfunkbuchse durch UKW-Bandpassfilter
• schnelle und sichere Anklemmtechnik auch bei unterschiedlichem Kabelquerschnitt
• Entkopplung nach EN 50083 trotz geringer Dämpfung der Sonderkanäle S2 und S3
• Kabel-Knickschutz durch abgerundete Gehäuseform
• hohe Entkopplung zwischen Daten-Anschluss und TV/RF-Anschluss verhindern Störungen des TV-/ Radio-Empfangs durch das Kabelmodem
• F-Konnektor-Buchse für Kabelmodem verhindert ungewollte Einbringung von Ingress durch Anschluss eines „Zweitfernsehers“
• 5 - 1218 MHz
• TV- & Modem-Anschlussdämpfung ca. 4 dB

Entkopplung

• Modem zu TV (5 - 45 MHz) [dB] ≥ 80
• Modem zu TV (45 - 65 MHz) [dB] ≥ 70
• Modem zu TV (65 - 85 MHz) [dB] ≥ 50
• Modem zu FM (5 - 45 MHz) [dB] ≥ 80
• Modem zu FM (45 - 65 MHz) [dB] ≥ 40

• Modem zu FM (65 - 85 MHz) [dB] ≥ 10
• FM zu TV (5 - 45 MHz) [dB] ≥ 80
• FM zu TV (45 - 65 MHz) [dB] ≥ 75
• FM zu TV (65 - 85 MHz) [dB] ≥ 14

Allgemeine Daten

• Richtdämpfung [dB] ≥ 30

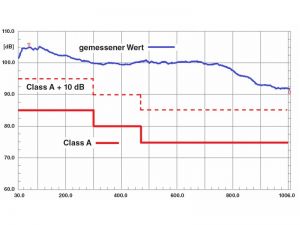

• Schirmungsmaß Klasse A gem. EN 50083-2 + 10 dB
• Intermodulationsfestigkeit gem. EN 60728-4

Anschlussdämpfung

• TV (109 - 1.218 MHz) [dB] max. 4,5 ± 1 dB @ 109 - 1006 MHz
• Modem (5 - 1.218 MHz) [dB] max. 4,5 ± 1 dB @ 109 - 1006 MHz
• FM (87,5 - 108 MHz) [dB] max. 8 ± 2 zusätzlich 0,5 dB an den Filtern
