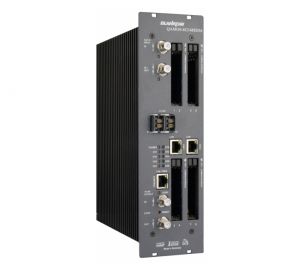

QAMOS-8CI-MEDIA SAT-TV Transmodulator DVB-S/-S2 (QPSK/8PSK) in 8
Hersteller:
- Art.Nr.:
- 095104.02
- EAN:
- 4052688510490
- Lieferzeit:
-
auf Anfrage
Qamos 8 CI Media-Transmodulator DVB-S(2) in 8xDVB-C, 15TE, Option aktivierung Mediaplayer
Technische Daten:
DVB-S Demodulator / Decoder
DVB-S2 Demodulator / Decoder
Entschlüsselungs - Schnittstelle
QAM - Modulator
HF - Ausgang
Signalqualität
Betriebsparameter
Sonstiges
Lieferumfang
- durchschleifbares Eingangssignal oder 2 Eingänge
- LNB-Steuerung 22 kHz 14/18 V oder DiSEqC 1.0
- Transportstrombearbeitung für alle Kanäle
- Logical Channel Number (LCN) automatische Programmvorsortierung
- durchschleifbares Ausgangssignal
- Steuerung über HTML und optional SNMPv3
- vielseitige Montagemöglichkeiten (19 Zoll, Hutschiene)
Technische Daten:
- SAT - ZF - Eingang
- Frequenzbereich 950 ... 2150 MHz
- Abstimmraster 1 MHz
- AFC - Bereich ± 3 MHz (SR < 10 MSps)
- AFC - Bereich ± 5 MHz (SR ≥ 10 MSps)
- AGC - Pegelbereich 64 ... 94 dBµV
- Steckverbinder F-Buchse, 75Ω
- Durchschleifdämpfung ≤ 3 dB
- LNB - Spannung 14/ 18 V
- LNB - Strom max. 1x 0,4 A
- DiSEqC 1.0
DVB-S Demodulator / Decoder
- Symbolrate 1 ... 45 MSps
- Coderate (Viterbi) 1/2, 2/3, 3/4, 5/6, 7/8
- Roll off 35 %
- Signalverarbeitung EN 300 421
DVB-S2 Demodulator / Decoder
- Symbolrate QPSK 2 ... 47 MSps / 8PSK 2 ... 31,5 MSps
- Coderate (LDPC) QPSK 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
- Coderate (LDPC) 8PSK 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
- Roll off 20, 25, 35 %
- Signalverarbeitung EN 302 307
Entschlüsselungs - Schnittstelle
- Common Interface 8x PCMCIA-Slot gemäß EN 50221, kaskadierbar
- Betriebsspannung 5 V
- Multi-Service Decryption 48 Services max.
- Eingangsdatenrate max. 75 Mbps entspr. eingest. Symbolrate & CAM
QAM - Modulator
- Eingangsdatenrate max.75 Mbps entspr. eingest. Symbolrate & QAM-Konstell.
- Symbolrate 1,0 ... 7,2 MSps
- Modulation DVB-C
- QAM - Konstellation 16; 32; 64; 128; 256
- Roll off 15 %
- Interleaving Conv. I=12
- Fehlerschutz / FEC Reed Solomon/ (204, 188)
- PSI-/Sl - Bearbeitung abschaltbar
- Nullpaket - Einfügung kontinuierlich
- Signalverarbeitung EN 300 429
HF - Ausgang
- Ausgangsfrequenzbereich 45 ... 862 MHz
- Abstimmraster 1 kHz
- Max. Ausgangspegel 85 dBμV (pro Kanal)
- Summenpegel - Einstellung 62 ... 82 dBμV (1 dB-Schritte)
- Einzelpegel - Einstellung (Offset) +3 ... -6 dB (0,5 dB-Schritte)
- Kanalbelegung nachbarkanaltauglich
- Steckverbinder F-Buchse, 75Ω
- Rückflussdämpfung ≥ 18 dB 45 MHz; - 1,5 dB/ Oktave
Signalqualität
- MER ≥ 45 dB
- Schulterdämpfung ≥ 53 dB
- Nebenwellenabstand 45...862 MHz ≥ 60 dB
- Frequenzabweichung max. 30 kHz
- Ausgangspegelstabiltät ± 0,5 dB
Betriebsparameter
- Spannung / Strom 12 V ± 0,2 V/ max. 3,0 A (ohne CAM)
Sonstiges
- Temperaturbereich -10 ... +55 °C
- Montage senkrecht
- Abmessungen (B x H x T) 76 x 262 x 167 mm
- Masse 2.000 g
Lieferumfang
- 1 x Versorgungskabel
- 1 x RJ45-Verbindungskabel
- 2 x F - Verbindungskabel
- 2 x Abschlusswiderstand 75 Ohm
- 1 x Hutschienen-Clip
- 1 x Montage-Satz
