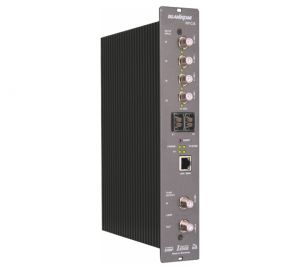

RFCA HF-Verstärker 0-28dB Blankom

• 4 x HF-Eingang
• einstellbare Verstärkung im Bereich 0...28 dB
• Ausgangspegelüberwachung
• - 20 dB Messausgang
• HTML- und SNMP-Steuerung

HF-Eingang
Anzahl der Eingänge 4
Frequenzbereich 45 ... 1006 MHz
Impedanz 75 O
Steckverbinder 4x F-Buchse
Rückflussdämpfung 14 dB
Max. Verstärkung 28 dB
Max. Eingangspegel 112 dBµV
Betriebseingangspegel 78 ... 98 dBµV
Frequenzgang ± 1 dB

HF - Ausgang
Steckverbinder F-Buchse
Impedanz 75 O
Testausgang - 20 dB
Max. Ausgangspegel max. 128 dBµV gemäß EN 50083-5
Betriebsausgangspegel 108 dBµV gemäß CENELEC 42 Kanäle, flat, CTB = -72 dB
Pegelbereich 0 ... 20 dB
Pegelschrittweite 1 dB
Rückflussdämpfung = 18 dB 45 MHz
Rückflussdämpfung (Eingang / Ausgang) >14 dB / = 18 dB 45 MHz; - 1,5 dB/ Oktave

Betriebsparameter
Spannung / Strom 12 V (± 0,2 V) / 1200 mA
Welligkeit der Versorgungsspannung 10 mVss
Temperaturbereich -10 ... +55 °C
Temperaturbereich für Datenhaltigkeit: 5 ... 45°C
Relative Luftfeuchte = 80 % (nicht kondens.)
Montage senkrecht, spritz- und tropfwassergeschützt
Abmessungen (B x H x T) 46 x 262 x 167 mm
Masse 1400 g

Lieferumfang
1 x Versorgungskabel
1 x Netzwerkkabel
1 x F - Verbindungskabel
4 x Abschlusswiderstand 75 O
1 x Hutschienen-Clip
1 x Montage-Satz
