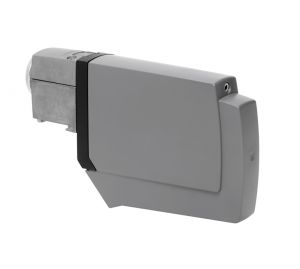

UAS 585 Universal-Quad-LNB für 4 Teilnehmer

UAS 585 Universal-Quad-LNB für 4 Teilnehmer

Hersteller:

KATHREIN

Art.Nr.:
0120110020
EAN:
4021121468872
Lieferzeit:
lieferbar lieferbar
Datenblatt drucken
  • Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
  • Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Speisesysteme
  • Für Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (2 x Low-/High-Band)
  • Für lineare Polarisation
  • Bestückt mit Quad-LNB (vier Ausgänge schaltbar)
  • Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band von jedem Receiver aus
  • Umschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHz
  • Für vier Anschlüsse ohne zusätzlichen Multischalter
  • Mit Multischaltern EXR 15xx erweiterungsfähig auf bis zu 16 Anschlüsse
  • Stromversorgung erfolgt über Niederführungskabel
  • Multifeed-tauglich durch kompakten Aufbau (CAS 60/80/90/120)
  • Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54


 Merkmal   Einheit   Wert
 Typ
   UAS 585
 Geeignet für Parabolspiegel
   CAS 60/80/90/120
 Polarisation
   Umschaltbar: Vertikal (14 V) - Horizontal (18 V)
 Eingangsfrequenz   GHz   Umschaltbar: 10,70-11,70 (0 kHz) - 11,70-12,75 (22 kHz)
 Verstärkung   dB   > 50
 Ausgangsfrequenz   MHz   950-1950/1100-2150
 Oszillatorfrequenz (L.O.)   GHz   9,75/10,60
 Phasenrauschen (L.O.: 10,60 GHz)   dBc   1 kHz: -50, 10 kHz: -75, 100 kHz: -95
 Systemgüte (G/T)   dB/K   Siehe Offset-Parabolantennen
 Polarisationsentkopplung   dB   Typ. 25
 Ausgang/Impedanz   Ohm   4 x F-Connector/75
 Versorgungsspannung LNB   V   Schaltbetrieb: Vertikal 11,5-14,8 - Horizontal 15,5-19,0 Betrieb mit Multischalter: Horizontal/low 15,5-19 Alle anderen: 0
 Stromaufnahme LNB   mA   Typ. 200
 Abmessungen   mm   235 x 135 x 44
 Verpackungs-Maße   mm   295 x 185 x 65
 Gewicht ca.   kg   1,16
