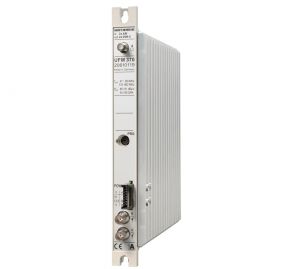

UFM 370 Kasette für UFOcompact, 2xASI in 2xDVB-C

UFM 370 UFOcompact Modulator ASI in QAM

Twin-ASI-QAM-Kanalzug zum Einbau in die UFO®compact-Basiseinheiten UFG 412 oder UFG 406 mit Zwangsbelüftung
Hohe Energieeffizienz, Leistungsaufnahme: Typ. 9 W
Zur Aufbereitung von zwei ASI-Datenströmen (SDTV/HDTV) in GA-Anlagen
Wandelt Programme aus zwei ASI-Datenströmen in zwei QAM-modulierte DVB-C-Ausgangssignale um
Der komplette Kanalzug ist in einer Kassette untergebracht
Zwei Eingänge A/B, unabhängig voneinander über die zentrale Steuerung einstellbar
Alle wesentlichen Übertragungs-Parameter können über die zentrale Steuerung eingestellt werden
Die beiden Ausgangskanäle sind unabhängig voneinander über die Steuerung getrennt einstell- und abschaltbar
Nachbarkanal-tauglich
MPEG-Transportstrom-Prozessor:

Zur Einstellung einer konstanten Ausgangs-Datenrate (Stuffing) mit PCR-Korrektur
Zur NIT-Anpassung (Cable NIT; zusätzlich UFX 314 und USW 30 erforderlich)
LCN-tauglich (in Verbindung mit UFX 314 und USW 30)

QAM-Modulator (ITU J.83 A) für 16/32/64/128/256 QAM (Werkseinstellung: 64 QAM)
MPEG-Transportstrom-Prozessor und QAM-Modulator als FPGA-Lösung mit herausragenden Werten für MER und Schulterdämpfung
Software-Update über Steuerungs-Schnittstelle möglich
Zulässige Umgebungstemperatur beim Einsatz in Basiseinheit mit Lüfter (UFG 412, UFG 406): -20 bis +50 °C
Erforderlicher Software-Stand der zentralen Steuerung: ab V 9.80
Abmessungen (B x H x T) in mm: 265 x 35 x 170
Verpackungs-Einheit/Gewicht (St./kg): 1/1,1

Merkmal	Einheit	Wert
Eingang		K K
Frequenzbereich Ausgang 47-100/110-862 1)	(MHz)	K K
Eingangspegel	(mV)	typ. 800
Eingangs-Datenrate	(MS/s)	270
Ausgangs-Datenrate 2)	(MS/s)	1,5-7,15
Modulation Error Rate MER	(dB)	45
Max. Ausgangspegel	(dBµV)	91 (QAM 256) 85 (QAM 64)
Einstellbereich Ausgangspegel	(dBµV)	71-91 (QAM 256) 65-85 (QAM 64)
Typ. Stromaufnahme (max.)	(V/mA)	5/900 (1000) 12,5/360 (450) 31/0 (0)
