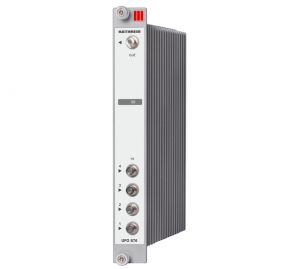

UFO 876 6-fach Umsetzer DVB-S(2),DVB-T,C in QAM
Hersteller:
- Art.Nr.:
- 0120610133
- EAN:
- 4021121522543
- Lieferzeit:
-
lieferbar in 2 - 3 Werktagen
UFO 876 UFOcompact plus -6 fach Umsetzer DVB-S(2),T(2) in QAM
- 4-/6fach-Transmodulator DVB-S(2)/-T(2)/-C - DVB-C (J.83A)/DVB-T
- Transmodulator mit 4fach-Multistandard-Frontend und max. sechs DVB-konformen Ausgangskanälen:
- UFO 876: Sechs Ausgangskanäle in DVB-C (J.83A)
- UFO 836: Sechs Ausgangskanäle in DVB-T
- Flexibler Basisband-Datenaustausch mit Nachbarmodulen wie z. B. UFZ 896 zur Entschlüsselung
- Herausragende Daten durch Direktumsetzung als FPGA-Lösung
- Vier Sat-ZF-/Terr.-/Kabel-Eingänge mit DiSEqCTM1.0-Funktionalität für Sat-Multischalter flexibel auf vier Frontends verteilbar
- Umfangreiche Basisband-Signalverarbeitung mit z. B. erweiterter Programmfilter-Funktionalität
- Hohe Energieeffizienz, Leistungsaufnahme: Typ. 16/18 W an 12 V
| Merkmal | Einheit | Wert | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Eingänge | |||||||||
| Typ | UFO 876 | ||||||||
| Sat-ZF/Terr./Kabel-Eingang | 4 x F-Connector, 75 Ohm | ||||||||
| Entkopplung | dB | > 25 | |||||||
| Rückflussdämpfung | dB | Typ. 10 | |||||||
| DiSEqCTM1.0 | Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D) | ||||||||
| Umschaltung Ebenen | V/kHz | 14/18, 0/22 | |||||||
| Fernspeisestrom | mA | Max. 60 (je Eingang) | |||||||
| Frontend | |||||||||
| DVB-S/-S2/-T/-T2/-C | 4 x | ||||||||
| Frequenzraster | MHz | 1 | |||||||
| Eingangspegelbereich | dBµV | 60 ... 100 | |||||||
| Zulässige Pegeldifferenz | dB | 20 | |||||||
| Demodulation DVB-S | |||||||||
| Standard | EN 300 421 | ||||||||
| Frequenzbereich | MHz | 950 ... 2150 | |||||||
| Eingangssymbolrate QPSK | MS/s | 1 ... 45 | |||||||
| Code-Rate (Viterbi) | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||||||
| Roll off | % | 20/25/35 | |||||||
| AFC-Regelbereich | MHz | ± 5 | |||||||
| Demodulation DVB-S2 | |||||||||
| Standard | EN 302 307, TR 102-376 | ||||||||
| Eingangssymbolrate QPSK | MS/s | 1 ... 45 | |||||||
| Code-Rate (LDPC) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | ||||||||
| Eingangssymbolrate 8PSK | MS/s | 1 ... 45 | |||||||
| Code-Rate (LDPC) | 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | ||||||||
| Roll off | % | 20/25/35 | |||||||
| Demodulation DVB-T (COFDM) | |||||||||
| Standard | EN 300744, NorDig Unified 2.2.1, D-Book 7.0, Supports all C.R, G.I, LP and HP streams | ||||||||
| Frequenzbereich | MHz | 42-870 | |||||||
| Guardintervall | 1/4, 1/8, 1/16, 1/32 | ||||||||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||||||
| FFT-Mode | 2k, 8k | ||||||||
| Bandbreite | MHz | 6, 7, 8 | |||||||
| Konstellation | QPSK, 16 QAM, 64 QAM | ||||||||
| Demodulation DVB-T2 (COFDM) | |||||||||
| Standard | EN 302755-V1.31, DVB-T2 Lite compliant, Single and multiple PLP-Support, NorDig Unified 2.2.1, D-Book 7.0 | ||||||||
| Guardintervall | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 | ||||||||
| FEC | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 | ||||||||
| FFT-Mode | 1k, 2k, 4k, 8k, 16k, 32k | ||||||||
| Bandbreite | MHz | 1,7/5/6/7/8 | |||||||
| Konstellation | QPSK, 16 QAM, 64 QAM, 256 QAM | ||||||||
| Demodulation DVB-C | |||||||||
| Standard | EN 300429/ITU J.83 Annex A/C | ||||||||
| Frequenzbereich | MHz | 47-862 | |||||||
| Eingangssymbolrate | MS/s | 1-7,2 | |||||||
| Konstellation | 4/16/32/64/128/256 QAM | ||||||||
| MPEG-TS-Prozessor | |||||||||
| Programmfilter | |||||||||
| PID-Filter | |||||||||
| PSI-/SI-Bearbeitung | Cable-NIT, LCN, PCR-Korrektur, CAT | ||||||||
| Stuffing | Automatisch | ||||||||
| Modulator | |||||||||
| Ausgangskanäle | 6 x DVB-C (J.83A) | ||||||||
| Konstellation | 16/32/64/128/256 QAM | ||||||||
| Symbolrate | MS/s | 2,25 ... 7,25 | |||||||
| Guardintervall | - | ||||||||
| Coderate | - | ||||||||
| Roll off | % | 15 | |||||||
| HF-Ausgang | |||||||||
| Ausgang | 1 x F-Connector, 75 Ohm | ||||||||
| Frequenzbereich | MHz | 47 ... 1006 (Feinabgleich in 125-kHz-Schritten) | |||||||
| Frequenzbereich (Kanalliste) | MHz | 47 ... 96/114 ... 858 (Einstellung über Kanalliste) | |||||||
| Rückflussdämpfung | dB | 14 (47 MHz) -1,5 dB/Okt. | |||||||
| Ausgangspegel | dBµV | 97 | |||||||
| Einstellbereich Ausgangspegel | dB | -20 (in 0,5-dB-Stufen) | |||||||
| Pegelstabilität | dB | ± 0,8 | |||||||
| Frequenzstabilität | ppm | 35 | |||||||
| MER | dB | >= 45 | |||||||
| Schulterdämpfung | dB | >= 60 (bei Normpegel) | |||||||
| Nebenaussendungen | dB | >= 60 | |||||||
| Systemdaten | |||||||||
| Leistungsaufnahme | W | Typ. 14 (an 12 V) | |||||||
| Temperaturbereich | °C | -20 ... +50 | |||||||
| Schutzabschaltung | °C | > 70 | |||||||
| Abmessungen (H x B x T) | mm | 265 x 36 x 220 | |||||||
| Gewicht | kg | 1,1 |
