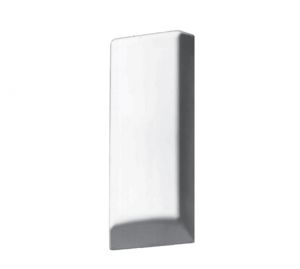

XPol Panel 380-500MHz 12dBi
Hersteller:
- Art.Nr.:
- 02741515
- Lieferzeit:
-
wird für Sie bestellt
741 515 XPol Richt-Panel-Antenne mit Dual Polarisation
Technische Daten:
- Anwendungenfrequenz 380-500 MHz
- Edelstahl und Aluminium Bauweise
- hervorragende Bandbreite und VSWR Spezifikationen
- Fiberglas Hülle garantiert hervorragende Leistung bei schweren Vereisung
- Alle metallischen Teile bei DC Massepotenzial
- mehrere Antennen für spezifisches Strahlungsmuster verwendbar
Technische Daten:
- Frequenzbereich: 380-500 MHz
- Verstärkung (380-430 MHz): 11,5 dBi
- Verstärkung (430-500 MHz): 12 dBi
- Impedanz: 50 Ohm
- VSWR: <1,5:1
- Intermodulation (2x20W): IM3: <-150 dBc
- Polarisation: 45° und -45°
- Verhältnis vorne/hinten: > 25 dB (co-polar)
- Isolation: > 30 dB
- Maximale Belastbarkeit: 500 Watt (bei 50° C) pro Eingang
- H-Ebene Strahlbreite: ± 45°
- Polarisation
- 380-430 MHz: 68 Grad (halbe Leistung)
- 430-500 MHz: 65 Grad (halbe Leistung)
- E-ebene Strahlbreite ± 45° Polarisation
- 380-430 MHz: 37 Grad (halbe Leistung)
- 430-500 MHz: 32 Grad (halbe Leistung)
- Anschlüsse: 2 x 7-16 DIN-Buchse
- Gewicht: 26.5 lb (12 kg)
- Abmessungen: 992 x 492 x 190 mm
- Windlast: 150 km/h vorne/seitlich/Hinten: 500 N / 220 N / 715 N
