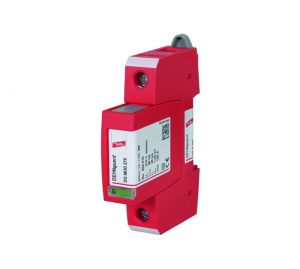

DG S 275 Überspannungsableiter Typ 2 DEHNguard S
Hersteller:
- Art.Nr.:
- 67952070
- EAN:
- 4013364108493
- Lieferzeit:
-
wird für Sie bestellt
Universell einsetzbarer Überspannungs-Ableiter, bestehend aus Basiselement und gestecktem Schutzmodul
Hohes Ableitvermögen durch leistungsfähigen Zinkoxidvaristor
Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
Schmale Bauform (Modulbauweise) nach DIN 43880
Multifunktionsanschluss für Leiter und Kammschienen
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulentriegelungssystem mit Modulentriegelungstaste
Vibrations- und schockgeprüft nach EN 60068-2
Merkmale:
Typ: DG S 275
Art.-Nr.: 952 070
SPD nach EN 61643-11 / ... IEC 61643-11: Typ 2 / Class II
Nennspannung AC (UN): 230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC): 275 V (50 / 60 Hz
Höchste Dauerspannung DC (UC)): 350 V
Nennableitstoßstrom (8/20 µs) (In): 20 kA
Maximaler Ableitstoßstrom (8/20 µs) (Imax): 40kA
Schutzpegel (UP): = 1,5 kV
Schutzpegel bei 5 kA (UP): = 1 kV
Ansprechzeit (tA): = 25 ns
Maximaler netzseitiger Überstromschutz: 125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR): 50 kAeff
TOV-Spannung (UT) – Charakteristik: 335 V / 5 sec. – Festigkeit
TOV-Spannung (UT) – Charakteristik: 440 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Funktions- / Defektanzeige: grün / rot
Anzahl der Ports: 1
Anschlussquerschnitt (min.): 1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf: 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP20
Einbaumaße: 1 TE, DIN 43880
Zulassungen: KEMA, VDE, UL, VdS, CSA
Gewicht: 130 g
GTIN (EAN): 4013364108493
VPE: 1 STK
