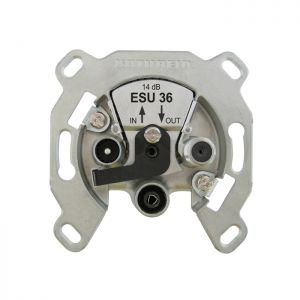

ESU 36 Durchschleifdose Einkabel 3-fach 14dB
Hersteller:
- Art.Nr.:
- 0121110022
- EAN:
- 4021121505546
- Lieferzeit:
-
lieferbar in 2 - 3 Werktagen
- Gewicht in KG:
- 0.11
- Richtkopplerdosen, 3fach, für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 und prEN 50607
- Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal)
- Schutz der Anlagenfunktion bei Receiver-Fehlbetrieb:
- Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 oder prEN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)
- Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
- Als Abschlusswiderstand ist ERA 14 zu verwenden
- Erfüllen: EN 60728-11 und EN 50083-2
- Stabiles Druckgussgehäuse
- Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mm
- Mit fast allen Installationsprogrammen kombinierbar
- Anschlüsse:
- TV - IEC (St)
- Radio - IEC (Bu)
- Sat-ZF - F (Bu)
- CE Klasse A
- Verpackungs-Einheit/Gewicht (St./kg): 10 (50)/1,0
| Merkmal | Einheit | Wert | |||||
|---|---|---|---|---|---|---|---|
| Typ | ESU 36 | ||||||
| Anschluss | TV | ||||||
| 47-68 B I | 14 | ||||||
| 87,5-108 FM | |||||||
| Frequenzbereich/Anschlussdämpfung (MHz/dB) | 118-862 VHF/UHF | 14 | |||||
| 950-2150 Sat-ZF | |||||||
| Durchgangsdämpfung (dB) | VHF: 0,7 | ||||||
| Entkopplung ¹) (dB) | VHF/UHF: > 42 |
