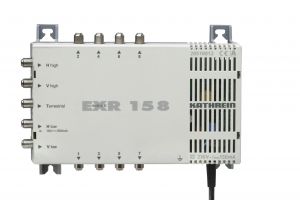

EXR 158 Multischalter 5 auf 8

Hersteller:

KATHREIN

Art.Nr.:
0120510012
EAN:
4021121448683
Lieferzeit:
lieferbar in 2 - 3 Werktagen lieferbar in 2 - 3 Werktagen
Gewicht in KG:
0.65
EXR 158 Multischalter 5 auf 8, F-Anschlüsse, integriertes Netzteil 18V/550 mA

  • Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse
  • Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
  • Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
  • Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz
  • Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
  • Preemphase zum Entzerren der Kabeldämpfung integriert
  • Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
  • Hohe Entkopplung zwischen den Ausgängen
  • LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
  • Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
  • Für die Innenmontage

 Merkmal   Einheit   Wert
 Typ
  EXR 158
 Teilnehmeranschlüsse
  8
 Eingänge
  1 x terr. | 4 x Sat-ZF
 Frequenzbereiche   MHz   47-862 | 950-2150
 Anschlussdämpfung ¹)   dB   4 -> 0 | 12 -> 7
 Entkopplung horiz./vert.   dB   - | 25
 Entkopplung Teilnehmer   dB   25 | 25
 Max. Ausgangspegel ²)   dBµV   95 | 105
 Steuerung Eingang vert./horiz.   V   12-14,5/16-19
 Steuerung Low-/High-Band   kHz   0/22
 Stromaufnahme/Teilnehmer   mA   < 25
 Eingangsnennspannung   V   230 (47-63 Hz)
 Zulässiger Eingangsspannungsbereich   V   198-253
 Eingangsnennleistung bei 0-/150-/550-mA-Last   W   3,4/6,3/15
 Spannung sekundär ³)   V   18
 Max. Fernspeisestrom gesamt ³)   mA   550
 Schutzklasse/Schutzart
  II (schutzisoliert)/IP 30
 Zul. Umgebungstemperatur   °C   -20 bis +55
 Anschlüsse
  F-Connectoren
 Abmessungen (B x H x T)   mm   215 x 148 x 43
 Verpackungs-Einheit/Gewicht   St./kg   1 (10)/0,65
