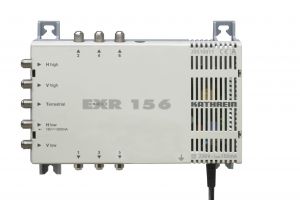

EXR 156 Multischalter 5 auf 6
Hersteller:
- Art.Nr.:
- 0120510011
- EAN:
- 4021121448669
- Lieferzeit:
-
lieferbar
- Gewicht in KG:
- 0.65
EXR 156 Multischalter 5 auf 6, F-Anschlüsse, integriertes Netzteil 18V/550 mA
- Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse
- Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus
- Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz
- Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich
- Preemphase zum Entzerren der Kabeldämpfung integriert
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
- Hohe Entkopplung zwischen den Ausgängen
- LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
- Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)
- Für die Innenmontage
Merkmal | Einheit | Wert | |||||
---|---|---|---|---|---|---|---|
Typ | EXR 156 | ||||||
Teilnehmeranschlüsse | 6 | ||||||
Eingänge | 1 x terr. | 4 x Sat-ZF | ||||||
Frequenzbereiche | MHz | 47-862 | 950-2150 | |||||
Anschlussdämpfung ¹) | dB | 4 -> 0 | 12 -> 7 | |||||
Entkopplung horiz./vert. | dB | - | 25 | |||||
Entkopplung Teilnehmer | dB | 25 | 25 | |||||
Max. Ausgangspegel ²) | dBµV | 95 | 105 | |||||
Steuerung Eingang vert./horiz. | V | 12-14,5/16-19 | |||||
Steuerung Low-/High-Band | kHz | 0/22 | |||||
Stromaufnahme/Teilnehmer | mA | < 25 | |||||
Eingangsnennspannung | V | 230 (47-63 Hz) | |||||
Zulässiger Eingangsspannungsbereich | V | 198-253 | |||||
Eingangsnennleistung bei 0-/150-/550-mA-Last | W | 3,4/6,3/15 | |||||
Spannung sekundär ³) | V | 18 | |||||
Max. Fernspeisestrom gesamt ³) | mA | 550 | |||||
Schutzklasse/Schutzart | II (schutzisoliert)/IP 30 | ||||||
Zul. Umgebungstemperatur | °C | -20 bis +55 | |||||
Anschlüsse | F-Connectoren | ||||||
Abmessungen (B x H x T) | mm | 215 x 148 x 43 | |||||
Verpackungs-Einheit/Gewicht | St./kg | 1 (10)/0,65 |
