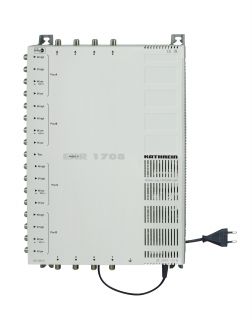

EXR 1708 Multischalter 17 auf 8 kaskadierbar integr. Netzteil

Kaskadierfähige Multischalter zur Verteilung von 16 Sat-Ebenen und terrestrischer Signale auf viele Receiver
Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, Sat-Positionen A/B/C/D von jedem Receiver aus durch DiSEqCTM-Steuerung
Bei Steuerung ohne DiSEqCTM ist eine Umschaltung horizontal/vertikal, low/high von Sat-Position A, mit Tone Burst zusätzlich Sat-Position A/-Position B möglich
Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
Integrierte Preemphase zum Entzerren der Kabeldämpfung
Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver
Terrestrischer Bereich: 5-862 MHz passiv
Hohe Entkopplung zwischen den Ausgängen
Fernspeisemöglichkeit über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
Für die Innenmontage

Merkmal	Einheit	Wert

Typ		EXR 1708
Teilnehmeranschlüsse		8
Eingänge		1 x terr. \| 16 x Sat-ZF
Frequenzbereiche	MHz	5-862 \| 950-2150
Durchgangsdämpfung	dB	- \| -
Anschlussdämpfung ¹)	dB	10 -> 13 \| 5 -> 0
Entkopplung horiz./vert.	dB	- \| 25
Entkopplung Teilnehmer	dB	25 \| 25
Entkopplung Stamm	dB	- \| -
Max. Ausgangspegel ²)	dBµV	- \| 112
Steuerung mit DiSEqCTM		Vert./horiz., low/high, Pos. A/B/C/D
Steuerung ohne DiSEqCTM - mit 14/18 V und 0/22 kHz - mit Tone Burst		Vert./horiz., low/high (Pos. A) Pos. A/B
Stromaufnahme/Teilnehmer	mA	30
Eingangsnennspannung	V	230 (47-63 Hz)
Zulässiger Eingangsspannungsbereich	V	198-253
Eingangsnennleistung bei 0-/600-/1500-mA-Last	W	0,4/13,4/32
Spannung sekundär ³)	V	18
Max. Fernspeisestrom gesamt ³)	mA	1500
Max. zul. Fernspeisestrom pro Stamm	mA	-
Schutzklasse/Schutzart		II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur	°C	-20 bis +55
Anschlüsse		F-Connectoren
Abmessungen (B x H x T) ohne F-Buchsen	mm	249 x 388 x 45
Verpackungs-Einheit/Gewicht	St./kg	1 (5)/1,7
