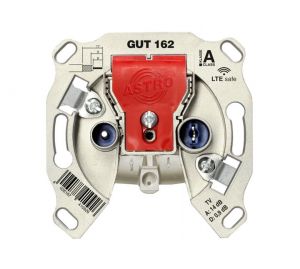

GUT 162 Richtkopplerdose 14dB

• zum Empfang von terrestrischen Radio- und TV-Programmen bis 1006 MHz
• mit 2 Ausgängen und Rückweg
• Schraub- und Krallenbefestigung
• Montage in 55er Wanddosen
• verbesserte EMV-Eigenschaften durch Einhaltung der Klasse A + 10 dB (LTE safe)
• einfache, schnelle und sichere Anklemmtechnik (auch bei unterschiedlichem Ø)
• für Standard Koaxial- und Minikoaxialkabel
• Kabel-Knickschutz durch abgerundete Gehäuseform
• hervorragende elektrische Werte
• TV-Anschlussdämpfung ca. 14 dB
• Durchgangsdämpfung ca. 0,8 dB

Anschlussdämpfung
Buchse RF [dB]

• 87,5 - 108 MHz: 17,5 ± 0,5

Stecker TV [dB]

• 5 - 65 MHz: 14,3 ± 0,5
• 87,5 - 108 MHz: 14,3 ± 0,5
• 47 - 470 MHz: 14 ± 1

• 470 - 862 MHz: 14 ± 1
• 862 - 1006 MHz: 14,6 ± 1

Durchgangsdämpfung [dB]

• 5 - 65 MHz: 0,6 ± 0,2

• 87,5 - 108 MHz: 0,6 ± 0,2
• 47 - 470 MHz: 0,7 ± 0,2

• 470 - 862 MHz: 0,9 ± 0,2
• 862 - 1006 MHz: 1,1 ± 0,2

• 5 - 65 MHz: >18
• 87,5 - 108 MHz: >18
• 47 - 470 MHz: >18
• 470 - 862 MHz: >15
• 862 - 1006 MHz: >12

Buchse RF [dB]

• 5 - 65 MHz: -
• 87,5 - 108 MHz: >14
• 47 - 470 MHz: -
• 470 - 862 MHz: -
• 862 - 1006 MHz: -

Stecker TV [dB]

• 5 - 65 MHz: >14
• 87,5 - 108 MHz: >14
• 47 - 470 MHz: >12
• 470 - 862 MHz: >12
• 862 - 1006 MHz: >12

Entkopplung

Stammeingang - Ausgang [dB]

• 5 - 65 MHz: >30
• 87,5 - 108 MHz: >35
• 47 - 470 MHz: >30
• 470 - 862 MHz: >28
• 862 - 1006 MHz: >25

• 5 - 65 MHz: >22
• 87,5 - 108 MHz: >25
• 47 - 470 MHz: >25
• 470 - 862 MHz: 50
• 862 - 1006 MHz: 30
