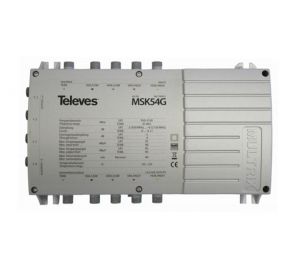

MSK54G 5 in 4 Gussmultischalter - Erweiterung MULTRIX

MSK54G 5 in 4 Gussmultischalter - Erweiterung MULTRIX

Die MULTRIX-Gussmultischalter-Serie besticht durch ihre hervorragende Technik und Vielseitigkeit.

Leistungsstarke terrestrische-und SAT-Verstärkerstufen mit integrierter Entzerrung stellen einen gleichmäßigen Signalpegel auch bei längeren Leitungen zur Verfügung. Das integrierte stromsparende Schaltnetzteil stellt die Versorgung des Speisesystems sowie der terr. Verstärkerstufe sicher. Neben der Standard-Wandmontage besteht, durch speziell angebrachte Hutschienenelemente, die Möglichkeit zur Montage in Schaltschränken.

Desweiteren sorgt das Gussgehäuse für eine erstklassige Wärmeableitung und einen hochwertigen Qualitätsstandard.

• Varianten kaskadierbar für 4 (MSK54G) auch zur Erweiterung der Standalone-Geräte
• Spannungsversorgung der SAT-Verstärkerstufen erfolgt vom Receiver, dadurch verringert sich der Stromverbrauch auf die Betriebszeit des Receivers
• Hohe Störstrahlsicherheit
• Lange Lebensdauer durch optimale Wärmeableitung
• Für Wand-und Hutschienenmontage.
• LNC-Spannungsversorgung durch Netzteil
• Ausgleichsverstärkung SAT und terrestrisch
• Umgebungstemperatur-20 … +50° C.
• Alle nicht benötigten Ausgänge mit Widerstand FR 75 abschließen
• Kurzschlusssicher

Technische Daten

• Dämpfung SAT typ. dB -6…0
• Dämpfung terr. Ausg. 1-4 dB -4
• Max.Eingangspegel SAT dBµV 95
• Max.Eingangspegel terr. dBµV 98
• Stromaufnahme pro Receiver mA 40
• Schaltspannung VL 14V VH14V 22KHz HL18V HH18V 22KHz
• Entkopplung A./Ausgang dB > 30
• Umgebungstemperatur °C -20…+50
• Integr. Schaltnetzteil V 180 - 264
• Abmessungen (B x H x T) mm 204 x 130 x 57
