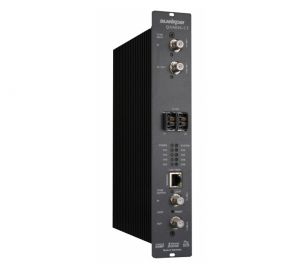

QAMOS-CT Transmodulator DVB-T/-T2/-C in 8 x DVB-C (QAM)

• DCS (digital calculated signal) – voll digitales System von Signalerzeugung bis HF
• durchschleifbares Eingangssignal oder 2 Eingänge
• LNB-Steuerung 22 kHz 14/ 18 V oder DiSEqC
• Transportstrombearbeitung für alle Kanäle
• Logical Channel Number (LCN) – automatische Programmvorsortierung; Steuerung über HTML und optional SNMP
• durchschleifbares Ausgangssignal
• vielseitige Montagemöglichkeiten (19“,Hutschiene, Wandmontage)

TV - Eingang

• Frequenzbereich 42 ... 1002 MHz
• Frequenzraster 1 kHz
• Steckverbinder/ Impedanz F-Buchse, 75 Ω
• Durchgangsdämpfung max. 2,5 dB

• DVB-C Demodulator
• Symbolrate 1 ... 7,2 MSps
• QAM - Konstellation 16, 32, 64, 128, 256
• Signalverarbeitung EN 300429, ITU J.83 Annex A/ C

• DVB-T Demodulator (COFDM)
• Kanalbandbreite 6, 7, 8 MHz
• FFT-Mode 2 k, 8 k
• Schutzintervall 1/4, 1/8, 1/16, 1/32
• Vorwärtsfehlerkorrektur (FEC) Faltungscode + Reed-Solomon
• Code 1/2, 2/3, 3/4, 5/6, 7/8
• Konstellation QPSK; 16 QAM; 64 QAM
• Signalverarbeitung EN 300744

• DVB-T2 Demodulator (COFDM)
• Kanalbandbreite 1.7, 5, 6, 7, 8 MHz
• FFT-Mode 1k, 2 k, 4 k, 8 k 16k, 32 k
• Schutzintervall 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128
• Vorwärtsfehlerkorrektur (FEC) LDPC + BCH-Code 1/2; 3/5, 2/3, 3/4, 4/5, 5/6
• Konstellation QPSK; 16 QAM; 64 QAM, 256 QAM
• Signalverarbeitung EN 302755
• Mode-Adaption Single PLP (Mode A), Multiple PLP (Mode B)

QAM - Modulator

• Eingangsdatenrate max.75 Mbps entspr. eingest. Symbolrate & QAM-Konstell.
• Symbolrate 1,0 ... 7,2 MSps
• Modulation DVB-C
• QAM - Konstellation 16; 32; 64; 128; 256
• Roll off 15 %
• Interleaving Conv. I=12
• Fehlerschutz / FEC Reed Solomon/ (204, 188)
• PSI-/Sl - Bearbeitung abschaltbar
• Nullpaket - Einfügung kontinuierlich
• Signalverarbeitung EN 300 429
• Testsignal entsprechend eingestellter Symbolrate & QAM-Konstellation

HF - Ausgang

• Frequenzbereich 45 ... 862 MHz
• Abstimmraster 1 kHz
• Max. Ausgangspegel 85 dBμV (pro Kanal)
• Summenpegel - Einstellung ohne Loop: 76 ... 94 dBμV (1 dB-Schritte)
• Summenpegel - Einstellung mit Loop: 64 ... 82 dBμV (1 dB-Schritte)
• Einzelpegel - Einstellung (Offset) +3 ... -6 dB (0,5 dB-Schritte)
• Kanalbelegung nachbarkanaltauglich
• Steckverbinder F-Buchse, 75Ω
• Rückflussdämpfung ≥ 18 dB 45 MHz; - 1,5 dB/ Oktave

Signalqualität

• MER ≥ 45 dB
• Schulterdämpfung ≥ 53 dB
• Nebenwellenabstand 45...862 MHz ≥ 60 dB
• Frequenzabweichung max. 30 kHz
• Ausgangspegelstabiltät ± 0,5 dB

Betriebsparameter

• Spannung / Strom 12 V ± 0,2 V/ max. 2,6 A

Sonstiges

• Temperaturbereich -10 ... +55 °C
• Montage senkrecht
• Abmessungen (B x H x T) 46 x 262 x 167 mm
• Masse 1.190 g

Lieferumfang

• 1 x Versorgungskabel
• 1 x Netzwerkkabel
• 2 x F - Verbindungskabel 140 mm
• 2 x Abschlusswiderstand 75 Ohm
• 1 x Hutschienen-Clip
• 1 x Montage-Satz

Software - Optionen

• SNMP CKB 200 (5100.50)
• SD-Card (Mediaplayer) CKB 214 (5100.64)
• Erweiterte NIT-Bearbeitung CKB 205 (5100.55)
• Multiplexer CKB 213 (5100.63)
