Versorgungs- und Steuergerät für Anlagen bis 1 Strang
Hersteller:
- Art.Nr.:
- 40BVS20-SG
- EAN:
- 4035138000086
- Lieferzeit:
-
lieferbar in 2 - 3 Werktagen

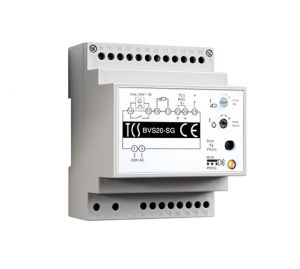

BVS20-SG Versorgungs- und Steuergerät für Anlagen bis 1 Strang
- 1 TCS:BUS-Anschluss
- Eingangsspannung: 230 V | 50 / 60 Hz
- Potentialfreier Schaltausgang (Schließer /max Belastbarkeit für Lichtschaltautomaten):24 V DC / 1 A
- Schaltbare Türöffnerspannung 12 V | 50 /60 Hz, max. 2 A
- Maximaler Ausgangsstrom a-Klemme:I(amax) = 40 mA
- Maximaler Ausgangsstrom P-Klemme:I(Pmax) = 60 mA Strang (a/b) und P-Klemme sind kurzschlussfest
- Maximaler Schleifenwiderstand: 20 Ohm
- Zulässige Umgebungstemperatur: 0 °C bis +40 °C
- Schutzart: IP 20
- Abmaße: H 90 mm x B 72 mm x T 70 mm
- REG 4 TE nach DIN EN 60715 TH 35 für Hutschiene nach DIN EN 50022 Besonderheit Anschluss Etagentaster
- Der Etagentaster wird standardmäßig an den Anschlussklemmen a und E angeschlossen.
- Gegebenenfalls muss die Etagentaster an den Klemmen b und E angeschlossen werden, wenn die a-Ader am Gerät mit der b-Klemme des Versorgungs- und Steuergerät verbunden ist (zulässige Vertauschung der a/b-Ader.)
- Alternativ ist der Anschluss zwischen P und E möglich, wenn die P-Ader angeschlossen und versorgt ist.
