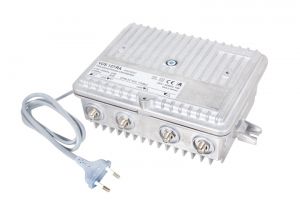

VOS 137/RA Hausanschluss-Verstärker ortsgespeist 40/34/30dB

Hersteller:

Art.Nr.:: 0120910027

EAN:: 4021121497766

Lieferzeit:: lieferbar in 2 - 3 Werktagen

Gewicht in KG:: 0.79

Preise nur mit Anmeldung sichtbar

Beschreibung
auch gekauft

VOS 137/RA Hausanschluss-Verstärker für moderne HFC-Netze

VOS 137/RA - Ortsgespeist
Neuste GaAs-MMIC-Technologie
Sehr hoher Ausgangspegel bei günstiger Energiebilanz
Hocheffizientes Schaltnetzteil
Neues innovatives Bedienkonzept: Vereinfachte Einpegelung über Drehschalter, großer Einstellbereich (20 dB), kleine Schrittweite (1 dB)
Grundkonfiguration über Steckbrücken
Exakt reproduzierbare Geräteeinstellungen
Steckplatz für Zusatzfunktionen im Vorwärtsweg (z. B. Deemphase, Systementzerrer)
Verstärkung durch Interstage-Dämpfung mit Steckbrücke umschaltbar 40/34/30 dB (Lieferzustand: 34 dB)
Diplexer überbrückbar (Band I-Betrieb ohne Rückweg möglich)
Rückweg (aktiv/passiv/abschaltbar) mit diversen Einstellmöglichkeiten fest integriert
Klassifizierung nach KDG 1 TS 140: Typ D(4.4)
Testbuchsen (F-Connectoren): Bidirektional am Eingang (zuschaltbar), Mit Richtkoppler am Ausgang
Interne LED-Funktionsanzeige
Überspannungsableiter am Ein- und Ausgang
Umfassendes Fernspeisekonzept (VOS 139/RA): Fernspeisestrom: Max. 5 A, Fernspeisespannung: 32-65 V~
Fernspeisemöglichkeiten: Wahlweise über HF-Ein- und -Ausgang sowie über lokalen Anschluss (Power passing)
Erfüllen: EN 60728-11, EN 50083-2 und EN 60065

Merkmal	Einheit	Wert
Typ		VOS 137/RA
Bestell-Nr.		20910027
Vorwärtsweg
Frequenzbereich 1)	MHz	47/85-1006
Verstärkung	dB	40/34/30
Einstellbereich Dämpfungssteller	dB	0-20
Einstellbereich Entzerrer 2)	dB	0-20
Einstellbereich Interstage-Dämpfung	dB	0/6/10
Einstellbereich Interstage-Entzerrung	dB	0/6
Maximaler Betriebspegel bei 862 MHz 3) mit 6-dB-Interstage-Preemphase (60-dB-CTB/CSO)	dBµV	113/116
Rauschmaß (Interstage-Dämpfung 0/6/10 dB)	dB	Typ. 6/7/7
Anzahl der Ausgänge		1
Rückweg
Frequenzbereich	MHz	5-65
Verstärkung
- Aktiv	dB	30
- Passiv	dB	-2
Einstellbereich Eingangsdämpfung	dB	0/10
Einstellberreich Interstage-Dämpfung	dB	0-20
Einstellbereich Interstage-Entzerrung	dB	0/3/6
Maximaler Ausgangspegel
- 60-dB-IMA3 (EN 50083-5)	dBµV	116
- 60-dB-IMA2 (EN 60728-3)	dBµV	107
Aussteuerfähigkeit KDG 1 TS 140 (volle Systemlast)	dBµV	120
Rauschmaß	dB	Typ. 5
Eingangspegeldichte (CINR bei 50 dB, EN 60728-3; 4.7)	dBµV/Hz	-10
Dynamikbereich (EN 60728-3; 4.7)	dB	17
Testbuchsen
Verstärkereingang (5-1006 MHz, bidirektional)	dB	-20
Verstärkerausgang (5-1006 MHz, mit Richtkoppler)	dB	-20
Schaltnetzteil
Eingangs-Nennspannung	V AC	230 (50/60 Hz)
Typische Eingangs-Nennleistung 4)
- Rückweg passiv oder deaktiviert	W	13
- Rückweg aktiv	W	14
Allgemeines
Impedanz Eingang/Ausgang	Ohm	75
HF-Anschlüsse		F-Connector
Prüfbuchsen		F-Connector
Fernspeisestrom-Belastbarkeit	A	-
Brumm-Modulationsabstand (Vorwärtsweg/Rückweg)	dB	-
Schutzklasse		II
Schutzart (nach EN 60529) 5)		IP 54
Klassifizierung nach KDG 1 TS 140		D(4.4)
Temperaturbereich	°C	-20 bis +55
Abmessungen	mm	218 x 150 x 80
Verpackungs-Einheit/Gewicht	St./kg	1 (10)/1,30
