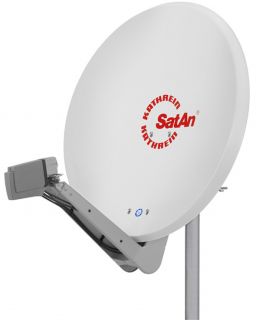

CAS 90ws Reflektor 90cm weiß
Hersteller:
- Art.Nr.:
- 0120010035
- EAN:
- 4021121499722
- Lieferzeit:
-
lieferbar
- Gewicht in KG:
- 13.50
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
- Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
- Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
- Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala
- Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
- In Graphit, Weiß oder Rotbraun lieferbar
- TÜV-Bauart-geprüft
- Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
- Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
- Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich
 |  |  |  |  |  |  |  |
 | Merkmal |  |  | Einheit |  |  | Wert |
---|---|---|---|---|---|---|---|
 | Typ |  |  |  |  | CAS 90ws | |
 | Durchmesser |  |  | cm |  |  | 90 |
 | Farbe |  |  |  |  | Weiß (ähnl. RAL 9002) | |
 | Empfangsbereich |  |  | GHz |  |  | 10,70-12,75 |
 | Antennengewinn bei 10,70-11,70 GHz /11,70-12,50 GHz/12,50-12,75 GHz |  |  | dBi |  |  | 38,6/39,2/39,6 |
 | Halbwertsbreite ¹) |  |  | ° |  |  | Typ. < 1,9 |
 | Systemgüte ²) Speisesystem mittig; UAS 177/572/584/585 |  |  | dB/K |  |  | 18,8/19,8 |
 | Systemgüte ²) Speisesystem-Abstand 3°-4°; UAS 177/572/584/585 |  |  | dB/K |  |  | 18,3/18,3 |
 | Systemgüte ²) Speisesystem-Abstand 6°; UAS 177/572/584/585 |  |  | dB/K |  |  | 17,9/18,7 |
 | Kreuzpolarisations-Entkopplung |  |  | dB |  |  | Typ. > 27 |
 | Windlast ³) |  |  | N |  |  | 730 |
 | Max. zulässige Windgeschwindigkeit |  |  | km/h |  |  | 190 |
 | Spannbereich der Mastschelle |  |  | mm |  |  | 48-90 |
 | Einstellbereich Elevation/Azimut |  |  | ° |  |  | Vormastmontage: 5-45/360 Wandhaltermontage: 5-50/360 |
 | Einstellbereich Multifeed-Adapterplatte |  |  | ° |  |  | +/- 20 |
 | Abmessungen Breite |  |  | mm |  |  | 987 |
 | Abmessungen Höhe max. |  |  | mm |  |  | 1030 |
 | Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem) |  |  | mm |  |  | 880 |
 | Verpackungs-Maße |  |  | mm |  |  | 1050 x 1050 x 230 |
 | Gewicht ca. netto/brutto |  |  | kg |  |  | 9,9/13,5 |
