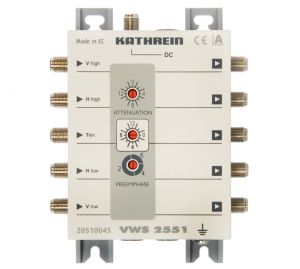

VWS 2551 SAT-Verteilnetzverstärker 15dB

Hersteller:

KATHREIN

Art.Nr.:
0120510099
EAN:
4021121522864
Lieferzeit:
lieferbar lieferbar
Gewicht in KG:
0.60
VWS 2551 SAT-Verteilernetzverstärker 15 dB

  • Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF
  • Fünf Verstärker (4 x Sat-ZF und 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht
  • Hohe Aussteuerfestigkeit der Verstärkerzüge
  • Hohe Entkopplung zwischen den Verstärkerzügen
  • BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe
  • Für die Innenmontage

  • Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)
  • Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)
  • Die Stromversorgung des VWS 2551 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter, z. B. EXR 2508, über den Sat-Zweig "horizontal low"
  • Die Stromversorgung des VWS 2551 kann optional auch über den DC-Anschluss mit dem Netzteil NCF 18 erfolgen (nicht im Lieferumfang enthalten)
  • Bei Stromversorgung über den DC-Anschluss wird nur der Verstärker selbst versorgt, nicht aber die LNB-Speisung übernommen

Technische Daten
  • Eingänge 1 x terrestrisch | 4 x Sat-ZF
  • Frequenzbereich MHz 47-862 | 950-2150
  • Verstärkung ¹) dB 16 | 15
  • Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15
  • Einstellbereich Entzerrung dB - | 2/4/6
  • Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 108 ²) | 112 ³)
  • Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) | 104 ³)
  • Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 96 | -
  • Entkopplung Stamm dB - | 45
  • Versorgungsspannung V +18
  • Stromaufnahme mA 85
  • Max. Fernspeisestrom (je Sat-Zweig) mA 1000
  • Schutzklasse/Schutzart -/IP 30
  • Zulässige Umgebungstemperatur °C -20 bis +55
  • Anschlüsse F-Connectoren
  • Abmessungen (B x H x T) mm 112 x 148 x 43
