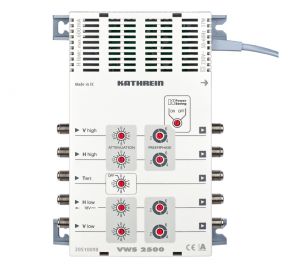

VWS 2500 Multischalter-Verteilnetzverstärker 5 auf 5

Hersteller:

KATHREIN

Art.Nr.:
0120510098
EAN:
4021121522840
Lieferzeit:
lieferbar lieferbar
Gewicht in KG:
1.60
VWS 2500 Multischalter-Verteilnetzverstärker 5 auf 5

  • Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF
  • Fünf Verstärker (4 x Sat-ZF und 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht
  • Hohe Aussteuerfestigkeit der Verstärkerzüge
  • Hohe Entkopplung zwischen den Verstärkerzügen
  • BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe
  • Für die Innenmontage
  • Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel
  • Feste Vorentzerrung im terrestrischen Verstärkerzug
  • Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug
  • Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil
  • LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)


 Merkmal   Einheit   Wert
 Typ
  VWS 2500
 Eingänge
  1 x terrestrisch | 4 x Sat-ZF
 Frequenzbereich   MHz   47-862 | 950-2150
 Verstärkung ¹)   dB   17 -> 21 | 24
 Einstellbereich Dämpfungssteller (1-dB-Schritte)   dB   0-15 | 0-15
 Einstellbereich Entzerrung   dB   - | 2/4/6
 Max. Ausgangspegel (Störprodukte 3. Ordnung)   dBµV   113 ²) | 115 ³)
 Max. Ausgangspegel (Störprodukte 2. Ordnung)   dBµV   104 4) | 110 ³)
 Max. Betriebspegel für BK (bis 862 MHz) 5)   dBµV   98 | -
 Entkopplung Stamm   dB   - | 40
 Eingangsnennspannung   V   230 (47-63 Hz)
 Zulässiger Eingangsspannungsbereich   V   198-253
 Eingangsnennleistung bei 0-/150-/620-mA-Last   W   5,4/8,1/18
 Spannung sekundär (Eingang horiz. low)   V   18
 Verfügbarer Fernspeisestrom (Eingang horiz. low)   mA   620
 Versorgungsspannung   V   -
 Stromaufnahme   mA   -
 Max. Fernspeisestrom (je Sat-Zweig)   mA   -
 Schutzklasse/Schutzart
  II (schutzisoliert)/IP 30
 Zulässige Umgebungstemperatur   °C   -20 bis +55
 Anschlüsse
  F-Connectoren
 Abmessungen (B x H x T)   mm   148 x 205 x 43
 Verpackungs-Einheit/Gewicht   St./kg   1 (10)/0,75
