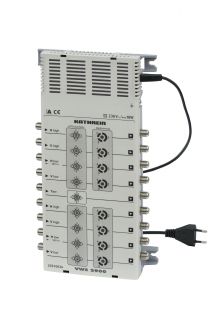

VWS 2900 SAT-Verstärker

Hersteller:

KATHREIN

Art.Nr.:
0120510026
EAN:
4021121468889
Lieferzeit:
lieferbar in 2 - 3 Werktagen lieferbar in 2 - 3 Werktagen
Gewicht in KG:
0.60
  • Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF
  • Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht
  • Hohe Aussteuerfestigkeit der Verstärkerzüge
  • Hohe Entkopplung zwischen den Verstärkerzügen
  • BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe
  • Für die Innenmontage
VWS 2900
  • Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel
  • Feste Vorentzerrung im terrestrischen Verstärkerzug
  • Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug
  • Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil
  • LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)


 Merkmal   Einheit    Wert
 Typ
   VWS 2900
 Eingänge
   1 x terrestrisch | 8 x Sat-ZF
 Frequenzbereich   MHz    47-862 | 950-2150
 Verstärkung ¹)   dB    17 -> 21 | 24
 Einstellbereich Dämpfungssteller (1-dB-Schritte)   dB    0-15 | 0-15
 Einstellbereich Entzerrung   dB    - | 2/4/6
 Max. Ausgangspegel (Störprodukte 3. Ordnung)   dBµV    113 ²) | 115 ³)
 Max. Ausgangspegel (Störprodukte 2. Ordnung)   dBµV    104 4) | 110 ³)
 Max. Betriebspegel für BK (bis 862 MHz) 5)   dBµV    98 | -
 Entkopplung Stamm   dB    - | 40
 Eingangsnennspannung   V    230 (47-63 Hz)
 Zulässiger Eingangsspannungsbereich   V    198-253
 Eingangsnennleistung bei 0-/300-/500-mA-Last   W    7,5/13,6/18
 Spannung sekundär (Eingang horiz. low)   V    18
 Verfügbarer Fernspeisestrom (Eingang horiz. low)   mA    500
 Versorgungsspannung   V    -
 Stromaufnahme   mA    -
 Max. Fernspeisestrom (je Sat-Zweig)   mA    -
 Schutzklasse/Schutzart
   II (schutzisoliert)/IP 30
 Zulässige Umgebungstemperatur   °C    -20 bis +55
 Anschlüsse
   F-Connectoren
 Abmessungen (B x H x T)   mm    148 x 285 x 43
 Verpackungs-Einheit/Gewicht   St./kg    1 (10)/1,1
