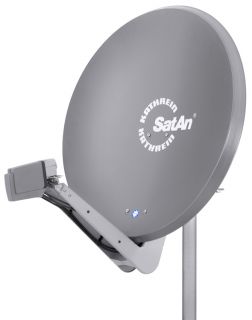

CAS 90gr Reflektor 90cm graphit

Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
Mastbefestigung aus Stahlblech, feuerverzinkt
Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala
Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
In Graphit, Weiß oder Rotbraun lieferbar
TÜV-Bauart-geprüft
Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich

Merkmal	Einheit	Wert

Typ		CAS 90gr
Durchmesser	cm	90
Farbe		Graphit (ähnl. RAL 7012)
Empfangsbereich	GHz	10,70-12,75
Antennengewinn bei 10,70-11,70 GHz /11,70-12,50 GHz/12,50-12,75 GHz	dBi	38,6/39,2/39,6
Halbwertsbreite ¹)	°	Typ. < 1,9
Systemgüte ²) Speisesystem mittig; UAS 177/572/584/585	dB/K	18,8/19,8
Systemgüte ²) Speisesystem-Abstand 3°-4°; UAS 177/572/584/585	dB/K	18,3/18,3
Systemgüte ²) Speisesystem-Abstand 6°; UAS 177/572/584/585	dB/K	17,9/18,7
Kreuzpolarisations-Entkopplung	dB	Typ. > 27
Windlast ³)	N	730
Max. zulässige Windgeschwindigkeit	km/h	190
Spannbereich der Mastschelle	mm	48-90
Einstellbereich Elevation/Azimut	°	Vormastmontage: 5-45/360 Wandhaltermontage: 5-50/360
Einstellbereich Multifeed-Adapterplatte	°	+/- 20
Abmessungen Breite	mm	987
Abmessungen Höhe max.	mm	1030
Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem)	mm	880
Verpackungs-Maße	mm	1050 x 1050 x 230
Gewicht ca. netto/brutto	kg	9,9/13,5
