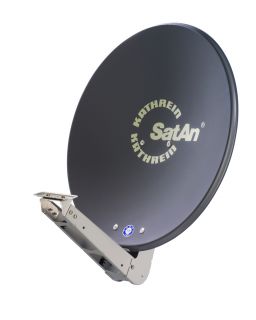

CAS 60 Reflektor 57cm graphit
Hersteller:
- Art.Nr.:
- 0120010006
- EAN:
- 4021121461057
- Lieferzeit:
-
lieferbar in 2 - 3 Werktagen
- Gewicht in KG:
- 5.60
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, kunststoffbeschichtet
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Optimale elektrische Daten durch Offset-Speisung bei geringsten mechanischen Abmessungen
- In Graphit oder Weiß lieferbar
- TÜV-Bauart-geprüft
- Multifeed-Empfang möglich durch Speisesystem-Halterung zur Aufnahme von zwei Universal-Speisesystemen zum Empfang der digitalen Signale von ASTRA (19° Ost) und EUTELSAT/HOTBIRD (13° Ost) oder von zwei 9° auseinander liegenden Satelliten
| Merkmal | Einheit | Wert | ||||
|---|---|---|---|---|---|---|
| Typ | CAS 60 | |||||
| Durchmesser | cm | 57 | ||||
| Farbe | Graphit (ähnl. RAL 7012) | |||||
| Empfangsbereich | GHz | 10,70-12,75 | ||||
| Antennengewinn bei 10,70-11,70 GHz/11,70-12,50 GHz/12,50-12,75 GHz | dBi | Typ. 34,9/35,5/35,9 | ||||
| Halbwertsbreite ¹) | ° | Typ. < 2,8 | ||||
| Systemgüte ²) Speisesystem mittig; UAS 571/572/584/585 | dB/K | 14,7/15,7 | ||||
| Systemgüte ²) Speisesystem-Abstand 6°; UAS 571/572/584/585 | dB/K | 14,3/15,3 | ||||
| Systemgüte ²) Speisesystem-Abstand 9°; UAS 571/572/584/585 | dB/K | 13,6/14,4 | ||||
| Kreuzpolarisations-Entkopplung | dB | Typ. > 27 | ||||
| Windlast ³) | N | 300 | ||||
| Max. zulässige Windgeschwindigkeit | km/h | 157 | ||||
| Spannbereich der Mastschelle | mm | 38-60 | ||||
| Einstellbereich Elevation/Azimut | ° | 5-45/360 | ||||
| Abmessungen (Breite x Höhe max. x Auslage max. ab Mastmitte ohne Speisesystem) | mm | 599 x 759 x 528 | ||||
| Verpackungs-Maße | mm | 800 x 655 x 200 | ||||
| Gewicht ca. netto/brutto | kg | 4,8/5,6 |
