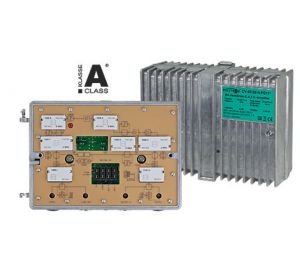

CV 30126 F Linien-Verstärker 30 dB Rückkanal
Hersteller:
- Art.Nr.:
- 371438410
- Lieferzeit:
-
wird für Sie bestellt
CV 30126 F Linien-Verstärker, 30 dB, 126 dBµV
Linienverstärker für Verteilnetze mit hoher Kanaldichte, Konfiguration über Steckmodule
Technische Daten / Technical data
Linienverstärker für Verteilnetze mit hoher Kanaldichte, Konfiguration über Steckmodule
- Rückkanal aktiv oder passiv, 30 oder 65 MHz konfigurierbar
- GaAs-Technologie
- Interstage-Steckplatz
- Messbuchsen am Ein- und Ausgang zur Messung ohne Betriebsunterbrechung
- 2. Ausgang als Verteil- oder Abzweigausgang konfigurierbar
- Schaltung der Fernspeisung getrennt für Ein- und Ausgänge über Sicherungen einstellbar
- Anschlüsse: PG 11
- stabiles Aluminium-Druckgussgehäuse, IP 66
Technische Daten / Technical data
- Frequenzbereich / Frequency range
- 4-862 MHz
- Rückkanal / Return path
- steckbar / pluggable 30/65 MHz
- Verstärkung / Gain
- 30 dB
- Rauschmaß / Noise figure: ≤ 7,5 dB
- Variabler Pegelsteller / Variable attenuator: -20 dB
- Amplitudenfrequenzgang / Flatness:± 0,5 dB
- Entzerrer-Steckplatz / Equalizer slot: 2
- Ausgangspegel / Outputlevel 60 dB / 862 MHz
- IMA3 (DIN 45004B) [dBµV]: 126
- CTB (Cenelec 42) 60 dB flat [dBµV]:112
- CSO (Cenelec 42) 60 dB flat [dBµV]:113
- Rückflussdämpfung / Return loss: 20 dB / 40 MHz (-1,5 dB / Oktave)
- Endstufe / Final stage: GaAS-FET
- Spannungsversorgung / Operating voltage: 24-70 V~
- Leistungsaufnahme / Power consumption:13 W
- Stromdurchgang / Current transit: 7 A
- Maße (B x H x T) / Dimensions (W x H x D): 242 x 163 x 90 mm
- Gewicht / Weight: 3,15 kg
