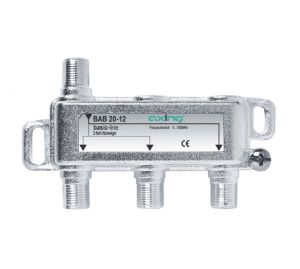

BAB 20-12 2-fach Abzweiger 12dB

BAB 20-12 2fach Abzweiger 12 dB

• Hohe Rückflussdämpfung
• Multimediatauglich
• Ein- und Ausgänge brummentstört

Durchgangsdämpfung [dB]
5...40: ≤ 1,5
40...470: ≤ 1,5
470...862: ≤ 1,8
862...1006: ≤ 2,5

Abzweigdämpfung, Abzweig 1[dB]
5...40: 12(+-1)
40...470: 12(+-1)
470...862: 12(+-1)
862...1006: 12(+-1)

Abzweigdämpfung, Abzweig 2[dB]
5...40: 12(+-1)
40...470: 12(+-1)
470...862: 12(+-1)
862...1006: 12(+-1)

Entkopplung [dB]
5...40: ≥ 40
40...470: ≥ 40
470...862: ≥ 36
862...1006: ≥ 34

Richtdämpfung [dB]
5...40: ≥ 26
40...470: ≥ 26
470...862: ≥ 26
862...1006: ≥ 24

Rückflussdämpfung Eingang [dB]
5...40: ≥ 15
40...470: ≥ 20
470...862: ≥ 20
862...1006: ≥ 20

Rückflussdämpfung Ausgang [dB]
5...40: ≥ 15
40...470: ≥ 20
470...862: ≥ 20
862...1006: ≥ 20

Rückflussdämpfung, Abzweig 1 [dB]
5...40: ≥ 29
40...470: ≥ 22
470...862: ≥ 19
862...1006: ≥ 16

Rückflussdämpfung, Abzweig 2 [dB]
5...40: ≥ 25
40...470: ≥ 26
470...862: ≥ 18
862...1006: ≥ 17

Schirmungsmaß: > 90 dB, EN 50083 - 2/A1, Klasse A
Anschlüsse: F
Maße: 89 × 55 × 30 mm
